分析图表按项目汇总标注数据，用五类图表呈现动作关系、动作序列、动作时长、前后依赖与标注节律。图表数据取自项目内已标注的标记点，通过项目选择器切换统计范围。
使用前提
| 项 | 内容 |
|---|
| 菜单入口 | 数据 → 图表 |
| 路由 | /charts，默认跳转到 /charts/subtree |
| 必需权限 | 「查看图表」 |
| 接口校验 | 图表数据接口校验 「查看项目」 |
| 可见角色 | 管理员、项目经理、审核员、标注员 |
| 前置条件 | 需先选择项目；未选择项目时不加载数据 |
图表内容
图表类型
页面顶部标签页对应五类图表。
| 标签页 | 图形 | 呈现内容 |
|---|

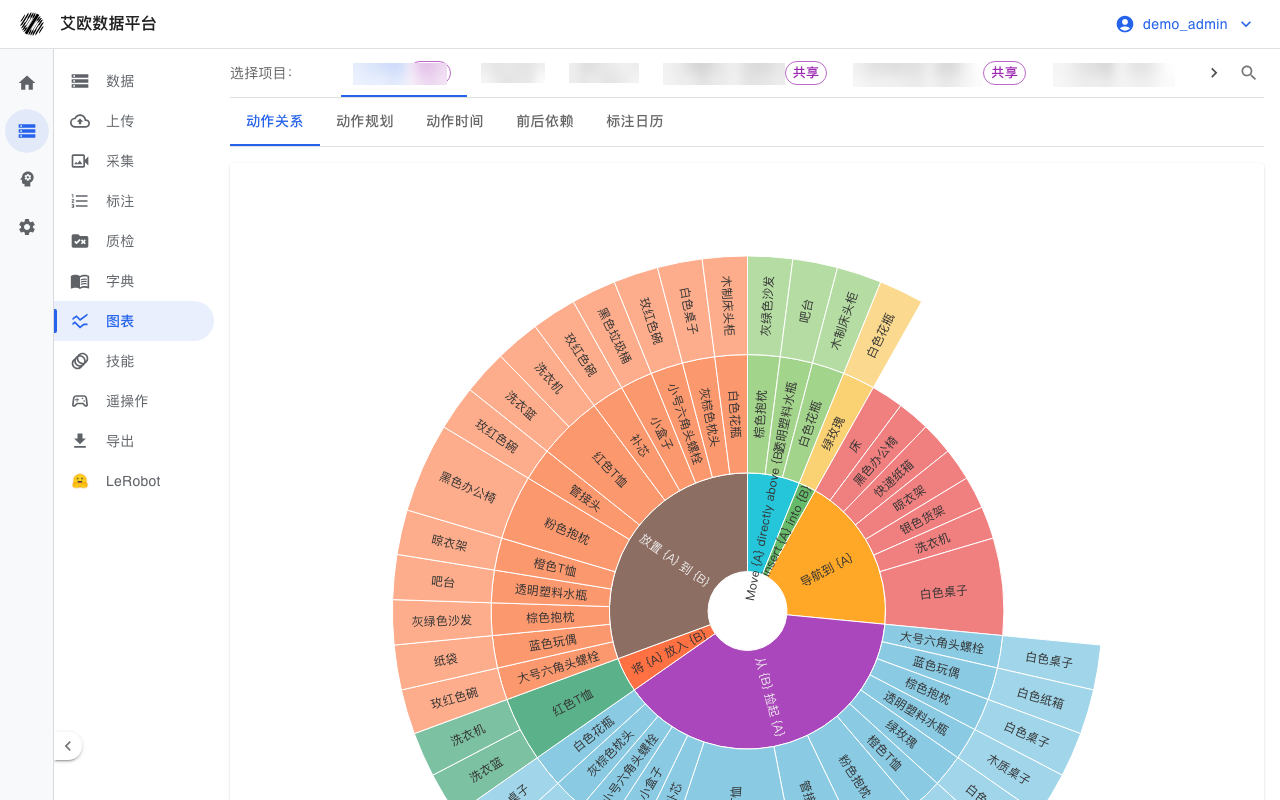

| 动作关系 | 旭日图 | 技能 → 对象 A → 对象 B 的层次结构与标记点数量 |
| 动作规划 | 桑基图 | 同一数据集内相邻动作的流转关系与出现次数 |
| 动作时间 | 堆叠条形图 | 各动作的平均时长，按动作分组，单位秒 |
| 前后依赖 | 环形关系图 | 相邻动作的 source → target 依赖关系与出现次数 |
| 标注日历 | 日历热力图 | 每日新增标记点数量相对项目平均值的偏离 |
图表数据口径
| 图表 | 数据来源 | 取值 |
|---|
| 动作关系 | 标记点的技能、对象 A、对象 B 分组计数 | 计数为标记点条数 |
| 动作规划 | 同一数据集内按开始时间排序的相邻动作 | 连线取值为出现次数，循环动作单独命名 |
| 动作时间 | 标记点的开始与结束时间戳差值 | 取值为平均时长，单位秒 |
| 前后依赖 | 同一数据集内相邻动作的描述文本 | 连线取值为出现次数 |
| 标注日历 | 标记点的创建日期 | 取值为当日新增标记点条数 |
中文界面下，动作关系与动作规划中的技能、对象名称按字典的中文内容显示；字典缺项时显示原始英文内容。
筛选与空状态
| 项目 | 取值 |
|---|
| 项目选择器 | 决定图表的统计范围，写入 URL 查询参数 project |
| 无数据 | 显示「该项目还没有数据可以展示」 |
| 加载失败 | 显示「加载数据失败」 |
| 加载中 | 显示加载指示 |
约束与限制
| 项目 | 取值 | 说明 |
|---|
| 项目前置 | 必选 | 未选择项目时不发起数据请求 |
| 数据范围 | 项目内未删除的标记点 | 不含其他项目的数据 |
| 动作关系层级 | 技能、对象 A、对象 B 三层 | 缺少技能或对象 A 的标记点不进入统计 |
| 动作规划与前后依赖 | 同一数据集内相邻记录 | 单条记录不产生连线 |
| 循环动作 | 动作规划中重命名 | 指向更早步骤的动作追加序号后缀 |
| 图表导出 | 不提供 | 页面不提供图片或 PDF 导出 |
失败处理
| 现象 | 可能原因 | 处置 | 责任方 |
|---|
| 图表区域显示「该项目还没有数据可以展示」 | 项 目内无标记点，或所选图表所需的字段为空 | 确认项目内已有标注数据；或改用其他数据集 | 操作人 |
| 图表区域显示「加载数据失败」 | 项目接口请求失败、网络中断 | 刷新页面；持续失败联系管理员 | 操作人、管理员 |
| 图表长时间停留在加载状态 | 未选择项目 | 在项目选择器中选择项目 | 操作人 |
| 技能名称显示为英文 | 字典缺少对应中文内容 | 在字典管理补充中文内容 | 管理员 |
